Blech schweissen - Zusammen fügen was zusammen gehört

Wir sind mit über 50 Arbeitsplätzen mit höhenverstellbaren Lochraster-Schweisssystemtischen ausgestattet, auf denen wir MAG, WIG und TIG Schweissen. Zudem verfügen wir über Cobot Roboterschweissarme sowie vier Schweissroboter mit Schwenktischen. Grosse Serien fertigen wir auf Laserschweiss Anlagen.

Roboterschweissen

Eine saubere Schweissnaht wie von Zauberhand, das ist kein Märchen, sondern eine der leichtesten Aufgaben für unseren Schweissroboter. Überall wo makellose Nähte, auch in grossen Serien unabdingbar sind, haben wir die Lösung für Sie. Mit einem unserer 3 Schweissroboter schweissen wir besonders Serien effizienter.

Cobot Roboterschweissen

Für die Automatisierung kleiner und mittlerer Serien arbeiten wir mit hochwertigen kollaborativen Robotern. Kurz gesagt mit Cobots. Diese ermöglichen unmittelbare Interaktion mit dem Menschen. Die intuitive Bediensoftware ermöglicht Cobot Schweissen ohne grosse Programmierung. So werden Ihre Teile bei kleinen bis mittleren Serien effizient robotergeschweisst.

Manuelles Schweissen

Dank unseren Demmeler Konstruktionsschweisstischen ist es uns möglich, die Werkstücke schnell und genau für das Schweissen zu fixieren. In unserer Schweisserei werden in TIG / MAG / WIG Schweissverfahren die verschiedensten Konstruktionen angefertigt.

Bolzenschweissen

Wir schiessen bis zu vier verschiedene Bolzen in einer Aufspannung. Dabei erfolgt die Bolzenzufuhr vollautomatisch. Die Schweissstelle ist so stark, dass eher der Bolzen bricht, als dass sich die Schweissstelle lösen würde. Wir haben es getestet. Der Arbeitsbereich misst bis 3000 x 1800 mm.

Punktschweissen

Um zwei Bleche übereinander zu verbinden, lassen wir Strom fliessen. Durch die Schmelze entsteht nach dem Erstarren eine starke Verbindung. Dabei können Bleche bis zu einer Dicke von 6 mm (2x) verbunden werden. Auf unseren Punktschweissanlagen können wir Muttern bis M16 aufschweissen. Durch Punktschweissen können Verbindungsbleche kostengünstiger eingeschweisst werden als mit Lochschweissen.

Rohrschweissen

Um Rohre sauber und zeitsparend zu verschweissen, setzen wir auf unsere Längnahtschweissanlage für perfekte Schweissnähte ohne Anlassfarben. Dabei können Rohre bis zu einer Länge von 1000 mm und mit einer Blechstärke von 0.2 – 3.0 mm geschweisst werden.

Normen

Wir haben geprüfte Schweisser in Stahl und Edelstahl. Auf Wunsch werden Ihre Teile nach EN ISO 3834-2 geschweisst oder Teile für Stahltragwerke nach EN 1090-2, EXC2 hergestellt. Für das Schweissen von Schienenfahrzeugen sind wir im Tätigkeitsbereich P nach EN 15085-2 CL2 zertifiziert.

MASCHINEN

Roboter Schweissen bei Meyer BlechTechnik AG in Brittnau, diverse Schweissroboter im Einsatz

OTC ALMEGA AX-V6L

  • Schweissquelle: 1x MAG 500 A, 1x TIG/WIG 300 A (Pulsen, Kaltdraht usw.)
  • 1 x Kipptisch 6200 mm x 2000 mm
  • 1 x Arbeitsplatz Dreh-/Kipptisch 2000 mm x 1100 mm
  • 1 x Arbeitsplatz Dreh-/Kipptisch Ø 1100 mm
  • jeweils mit Demmeler Spannvorrichtung
Roboter Schweissen bei Meyer BlechTechnik AG in Brittnau, diverse Schweissroboter im Einsatz

OTC ALMEGA AX-V6L

  • Schweissquelle: 1 x MAG 500 A, 1 x TIG/WIG 300 A (Pulsen, Kaltdraht usw.)
  • 3 Stationen
  • Arbeitsbereich: Kipptisch 1700 mm x 1500 mm
  • Demmeler Spannvorrichtung
  • Nutzlast 500 kg

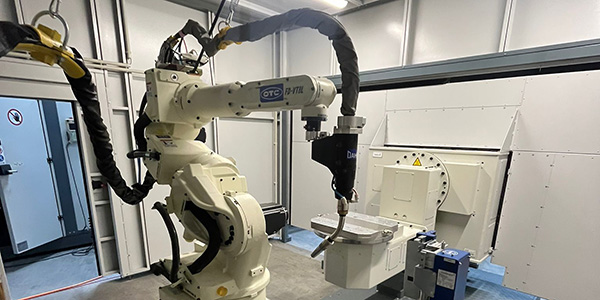

OTC FD-V6 Roboterzelle Schweissquelle: 1 x MAG 500A ( Stahl, CNS und Alu möglich)​

  • Schweissquelle: 1 x MAG 500 A ( Stahl, CNS und Alu möglich)
  • Positionierer: RST-500
  • Arbeitsbereich: 2 Stationen 1500 x 800 mm
  • Arbeitsplatte: Siegmund 16er Spannsystem
  • Tragkraft: 2 x 200 kg

Panasonic Schweissroboter - MIG / MAG / TIG

  • Schweissverfahren: MAG, SP-MAG, MIG, Normal Puls, HD High Definition Puls und Hyper DIP Puls
  • Arbeitsbereich: 2 Stationen bis max. 1590 mm
  • Schweissstrom: 30-350 A MIG/MAG
  • Schweissspannung: 12-36 V DC

PenWelder BLT1500 Laser Handschweissgerät

  • Laser Handschweissgerät
  • feine Heftpunkte vorheften
  • feine Schweissnähte

Lorch Cobot Welding - MAG

  • Cobot UR10 - Radius 1300 mm
  • Schweissquelle Lorch S5-RoboMIG XT
  • Leistung 400 A
  • Tragkraft: 2 x 200 kg

Schöler & Bolte CNC 4 KOPF BOLZENSCHWEISS-ANLAGE

  • Motorgesteuerte CNC Z-Achsen
  • Arbeitsbereich: X= 1800 mm, Y=3000 mm, Z=300 mm
  • Bolzenzufuhr: vollautomatisch
  • verschiedene Bolzen pro Aufspannung: 4
  • Schweissbolzen M3 bis M8

PUNKTSCHWEISSANLAGE Fronius DELTASPOT LEISTUNGSTEIL: 130 KVA

  • Steuerung: CNC
  • Kupferband für SVZ-Bleche
  • max. Blechdicke: je 3 mm (2x)
  • max. Randabstand: 1400 mm

PUNKTSCHWEISSANLAGE TECNA 8005 LEISTUNGSTEIL: 200 KVA

  • Steuerung: elektrisch
  • Druck: 6 bar
  • max. Blechdicke: je 5 mm
  • max. Randabstand: 500 mm
  • Muttern bis M16
Diverse Einpressanlagen im Einsatz bei der Meyer BlechTechnik AG in Grosswangen und Buttisholz - automatisiert Bolzen und Muttern einpressen

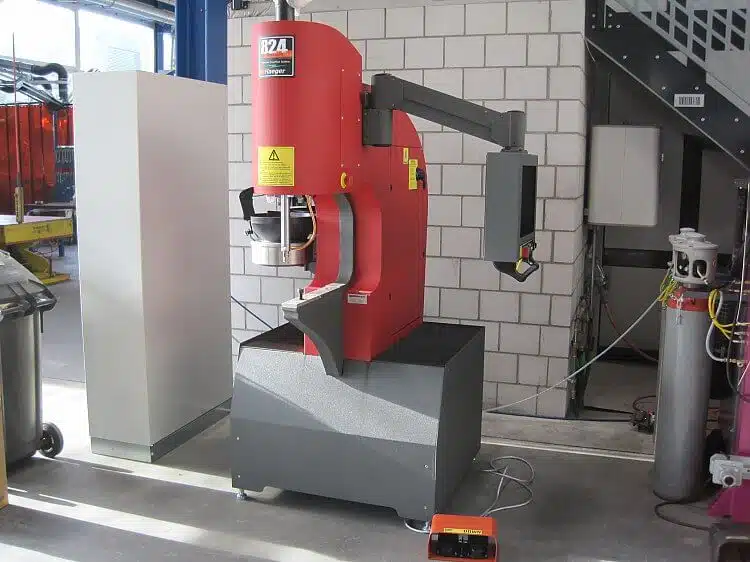

HAEGER 824 OT-LITE EINPRESSCENTER / NIETEN

  • Dimensionen: Einpresselemente M2-M12
  • Druckbereich: 1 kN - 72 kN
  • Hubhöhe: bis 220 mm
  • Klemmfähigkeit: Verbundstärke von 1 mm - 6 mm
  • Bolzenzufuhr: vollautomatisch
  • verschiedene Bolzen pro Aufspannung: 2
Diverse Bolzenschweissanlagen im Einsatz bei der Meyer BlechTechnik AG in Grosswangen und Buttisholz - automatisiert Bolzen Schweissen

Schöler & Bolte CNC 3 KOPF BOLZENSCHWEISS-ANLAGE

  • Motorgesteuerte CNC Z-Achsen
  • Arbeitsbereich: X= 1050 mm, Y=1500 mm, Z=200 mm
  • Bolzenzufuhr: vollautomatisch
  • verschiedene Bolzen pro Aufspannung: 4
  • Schweissbolzen bis M12
Diverse Punktschweissanlagen im Einsatz bei der Meyer BlechTechnik AG in Grosswangen, Brittnau, Buttisholz und Herzogenbuchsee - Blechteile verbinden und Schweissmuttern Punktschweissen

PUNKTSCHWEISSANLAGE TECNA 6103 N

  • Leistungsteil: 380 KVA
  • Steuerung: elektrisch
  • Druck: 6.5 bar
  • max. Blechdicke: je 6 mm (2x)
  • max. Randabstand: 800 mm
  • Muttern bis M16
Perfekter Schweissnähte für Gehäuse und andere Blechteilen mit der Längsnahtschweissanlage im Einsatz bei der Meyer BlechTechnik AG in Grosswangen

SCHNELLDORFER LÄNGSNAHTSCHWEISSANLAGE FÜR PERFEKTE SCHWEISSNÄHTE OHNE ANLASSFARBEN

  • Lichtbogenschweissverfahren mit und ohne Drahtzufuhr
  • max. Nahtlänge: 1100 mm
  • Durchmesser: min. 80 mm
  • Blechstärke: 0.2 - 3.0 mm
  • präzise Spanntechnik mit Kühlung
Perfekter Schweissnähte für Gehäuse und andere Blechteile mit der Ecknahtmaschine im Einsatz bei der Meyer BlechTechnik AG in Grosswangen

CORNERWELD ECKNAHTSCHWEISSANLAGE FÜR PERFEKTE SCHWEISSNÄHTE OHNE ANLASSFARBEN

  • Winkel: 90° Ecken mit gerader Kante
  • max. Schenkellänge: 300 mm
  • Blechstärke: 0.5 - 3.0 mm
  • Präzise Spanntechnik mit Kühlung
Diverse Laser von Trumpf im Einsatz bei der Meyer BlechTechnik AG in Grosswangen und Brittnau - Blechteile effizient lasern dank hoher Automatisierung

PUNKTSCHWEISSANLAGE TECNA 6023 – ABDRUCKARMES PUNKTSCHWEISSEN

  • Leistungsteil: 85 KVA
  • Steuerung: elektrisch
  • Druck: 6.5 bar
  • max. Blechdicke: je 3 mm (3 x 3 mm)
  • max. Randabstand: 490 mm
  • Muttern bis M8

Toxen & Clinchen - TOX STE 317-127

  • Verbindung mittels Kaltverformung
  • formschlüssige Verbindung
  • verbinden von unterschiedlichen Materialien
  • verbinden von bis zu 3 Materialien möglich

SCHWEISSHALLE

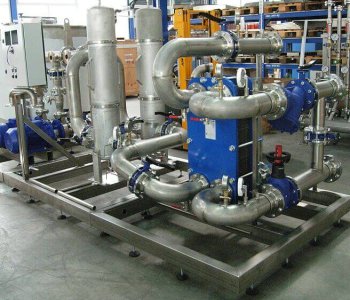

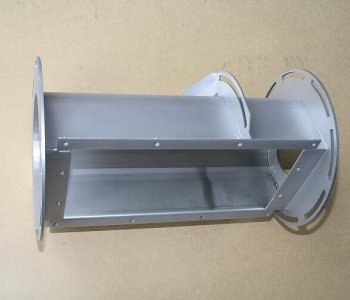

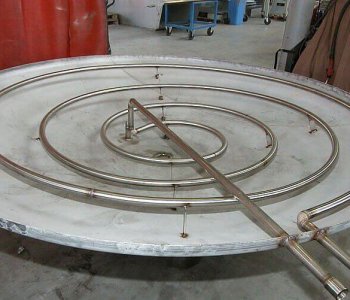

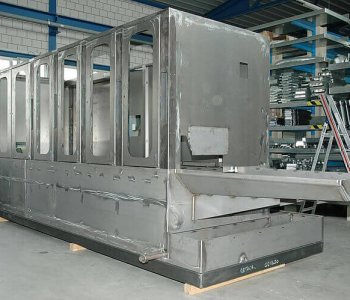

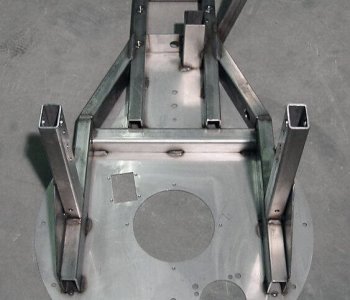

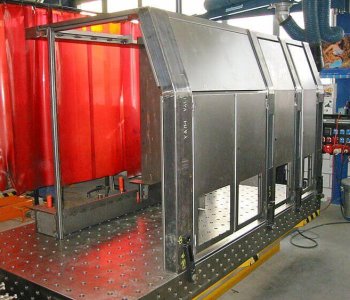

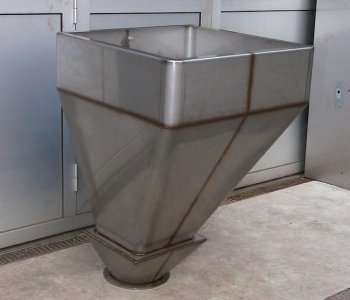

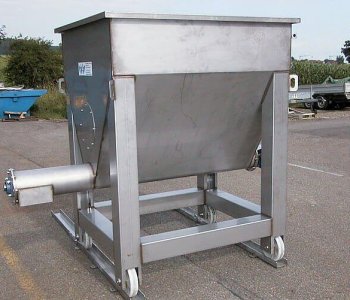

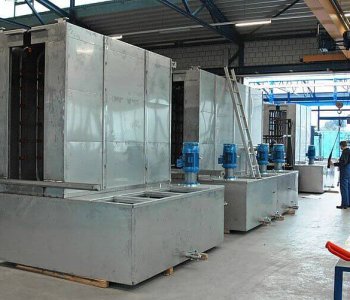

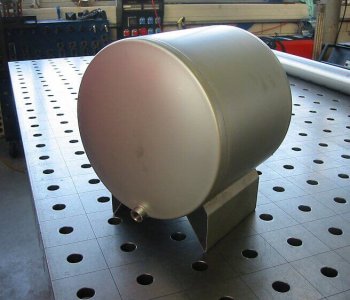

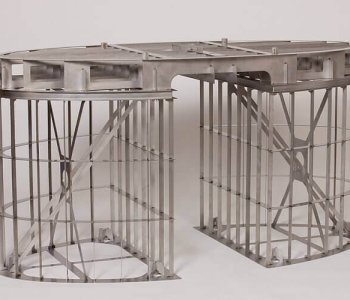

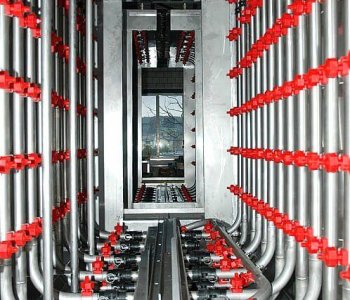

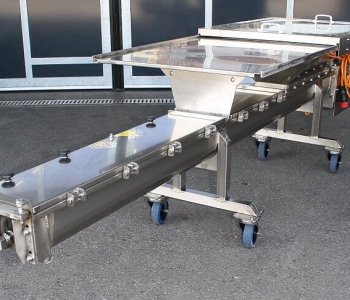

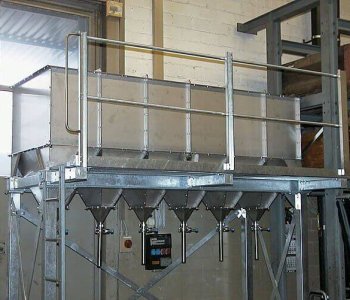

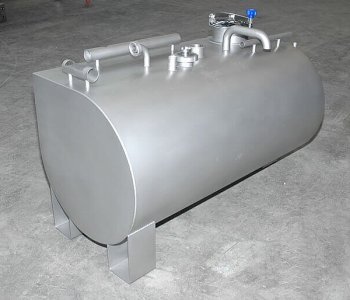

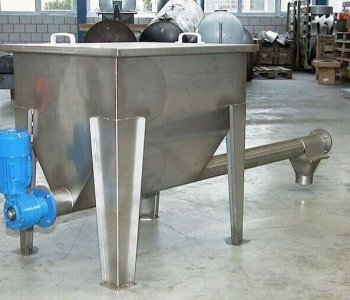

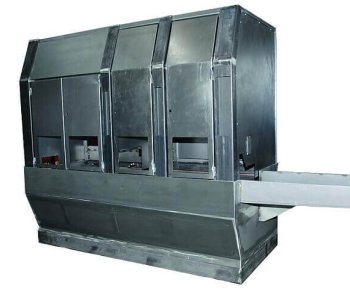

WERKSTÜCKE MANUELLES SCHWEISSEN

manuelles-schweissen-1
manuelles-schweissen-21
manuelles-schweissen-20

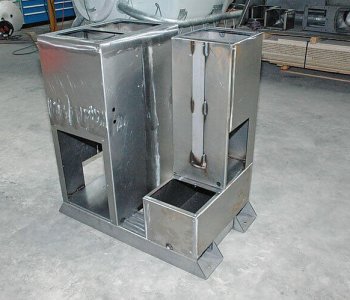

manuelles-schweissen-17
manuelles-schweissen-18

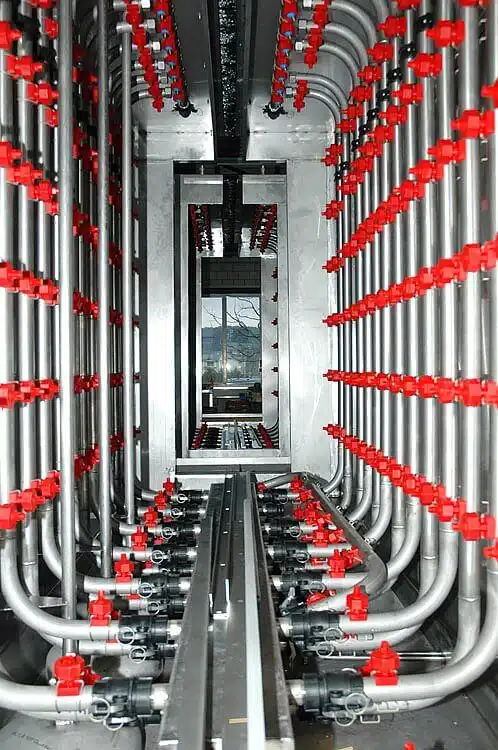

manuelles-schweissen-16
manuelles-schweissen-15
manuelles-schweissen-14

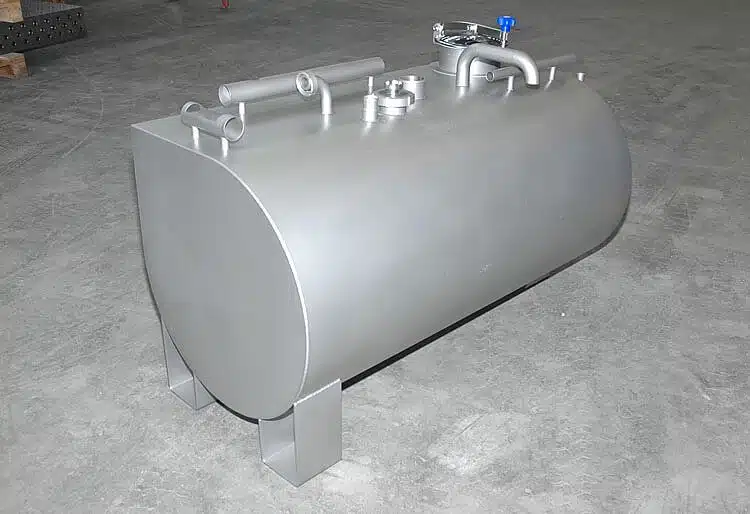

manuelles-schweissen-13
manuelles-schweissen-12
manuelles-schweissen-10
manuelles-schweissen-11
manuelles-schweissen-9
manuelles-schweissen-7
manuelles-schweissen-8
manuelles-schweissen-6

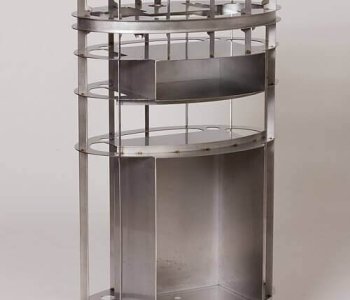

manuelles-schweissen-5

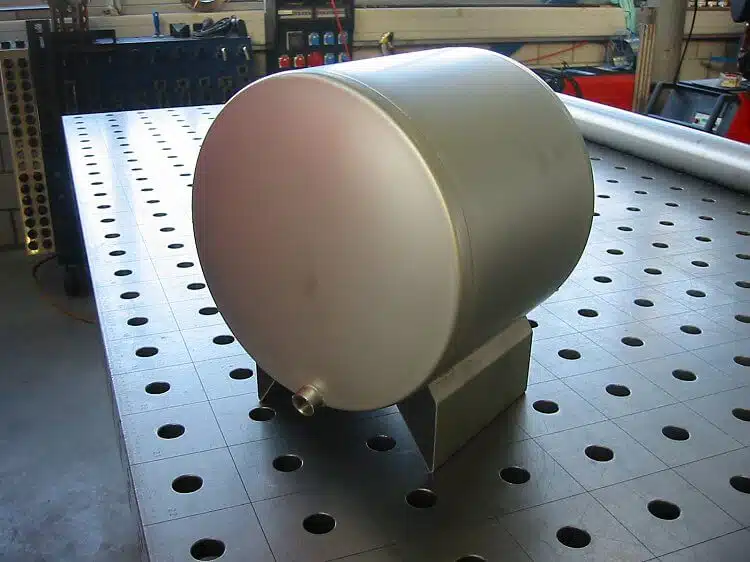

manuelles-schweissen-4
manuelles-schweissen-3
manuelles-schweissen-2

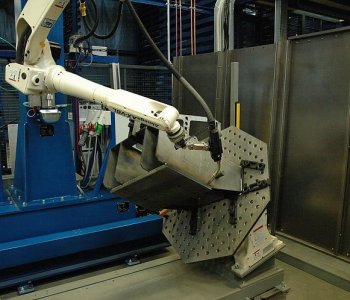

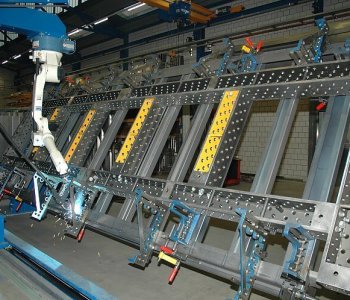

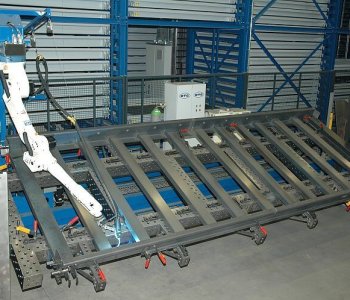

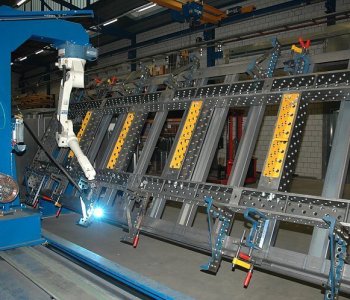

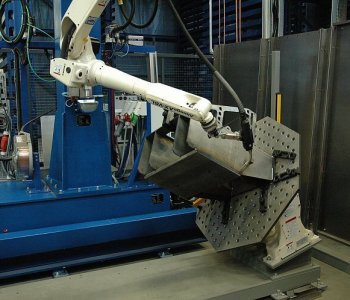

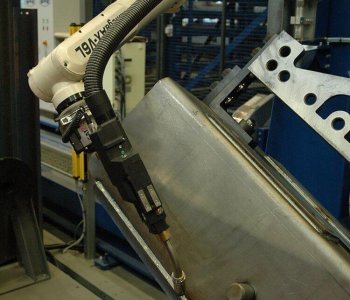

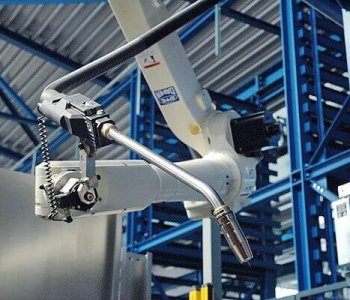

IMPRESSIONEN ROBOTERSCHWEISSEN

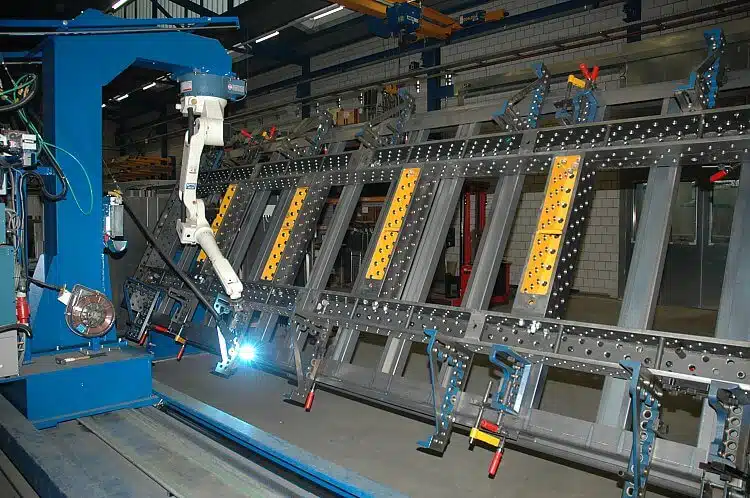

roboterschweissen-6

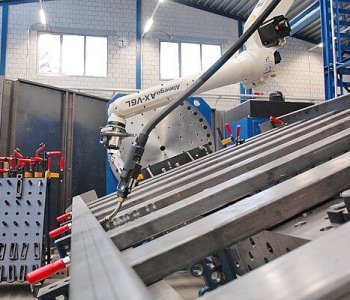

roboterschweissen-7
roboterschweissen-8
roboterschweissen-5
roboterschweissen-4
roboterschweissen-1
roboterschweissen-2
roboterschweissen-3
